健康人眼黄斑区AO-OCT B-scan图像解读

使用自适应光学相干断层扫描AO-OCT,人类光感受器和视网膜色素上皮 (RPE) 细胞通常在 ∼1° 到 2° 的小视野内可视化。此外,可视化 RPE 细胞马赛克需要体积平均。为了增加成像面积,引入了一种基于镜头的谱域 AO-OCT 系统,该系统在 4°×4° 的扩展成像区域内显示低像差,同时保持高 (理论) 横向分辨率 (在 >7 mm 瞳孔直径) 在 2µm 的数量级。

视网膜各层缩略词表

Layer name Abbreviation
Retina nerve fiber layer RNFL
Ganglion cell layer and inner plexiform layer GCL+IPL
Inner nuclear layer INL
Outer plexiform layer OPL
Outer nuclear layer ONL
Inner photoreceptor segments IS
Outer photoreceptor segments OS
Retinal pigment epithelium RPE

健康人眼黄斑区AO-OCT B-scan图像解读

ELM:外界膜,IS/OS:视锥光感受器内节和外节之间的连接,COST:视锥外节尖端,RPE:视网膜色素上皮。侧视场为 3.8°。

健康人眼黄斑区AO-OCT B-scan图像解读

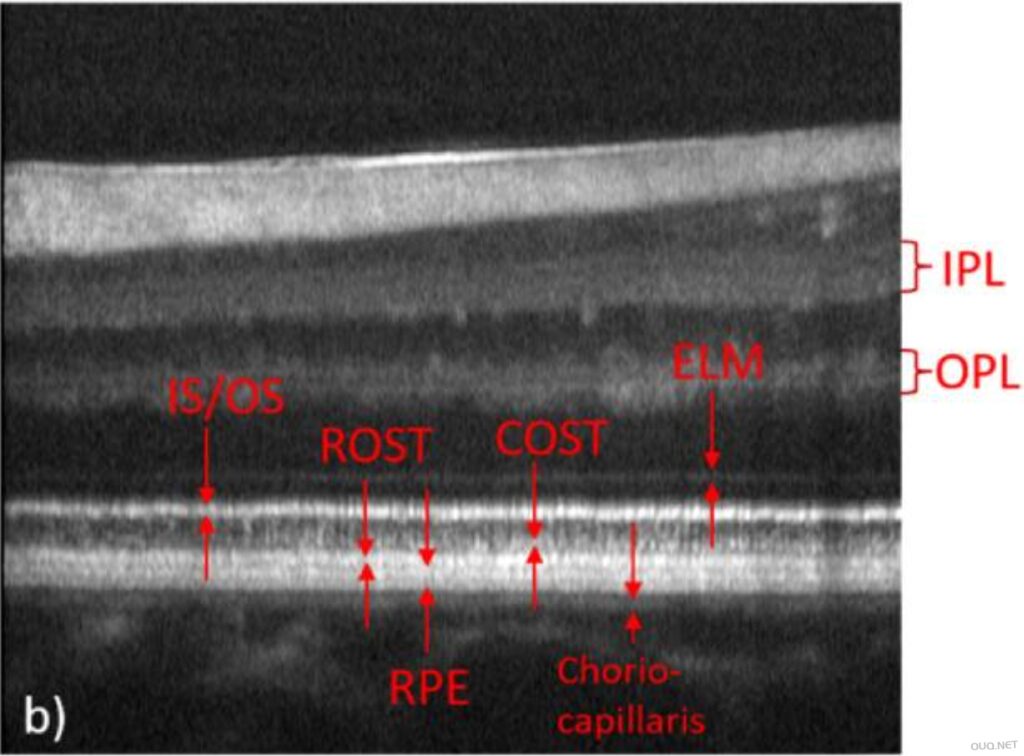

ELM:外界膜,IS/OS:感光细胞内外节连接处,COST:视锥细胞外节尖端,ROST:视杆细胞外节尖端,RPE:视网膜色素上皮。IPL:内丛状层,OPL:外丛状层。5° eccentricity (nasal) to the fovea of a healthy volunteer

健康人眼黄斑区AO-OCT B-scan图像解读

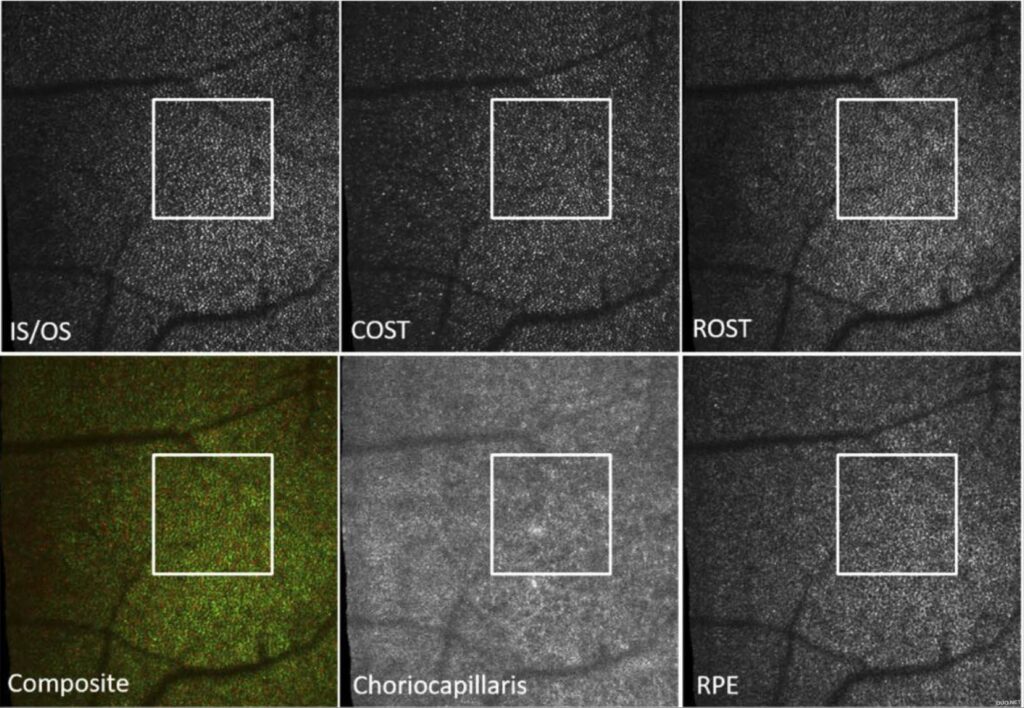

健康受试者在距中央凹 5 度偏心率(鼻侧)处记录的代表性 AO-OCT 正面图像。IS/OS:光感受器内节和外节之间的连接,COST:视锥细胞外节尖端,ROST:视杆细胞外节尖端,合成:COST(红色)和 ROST(绿色)的假彩色图像,RPE:视网膜色素上皮,CC:脉络膜毛细血管。视场:3.8° × 4°。

健康人眼黄斑区AO-OCT B-scan图像解读

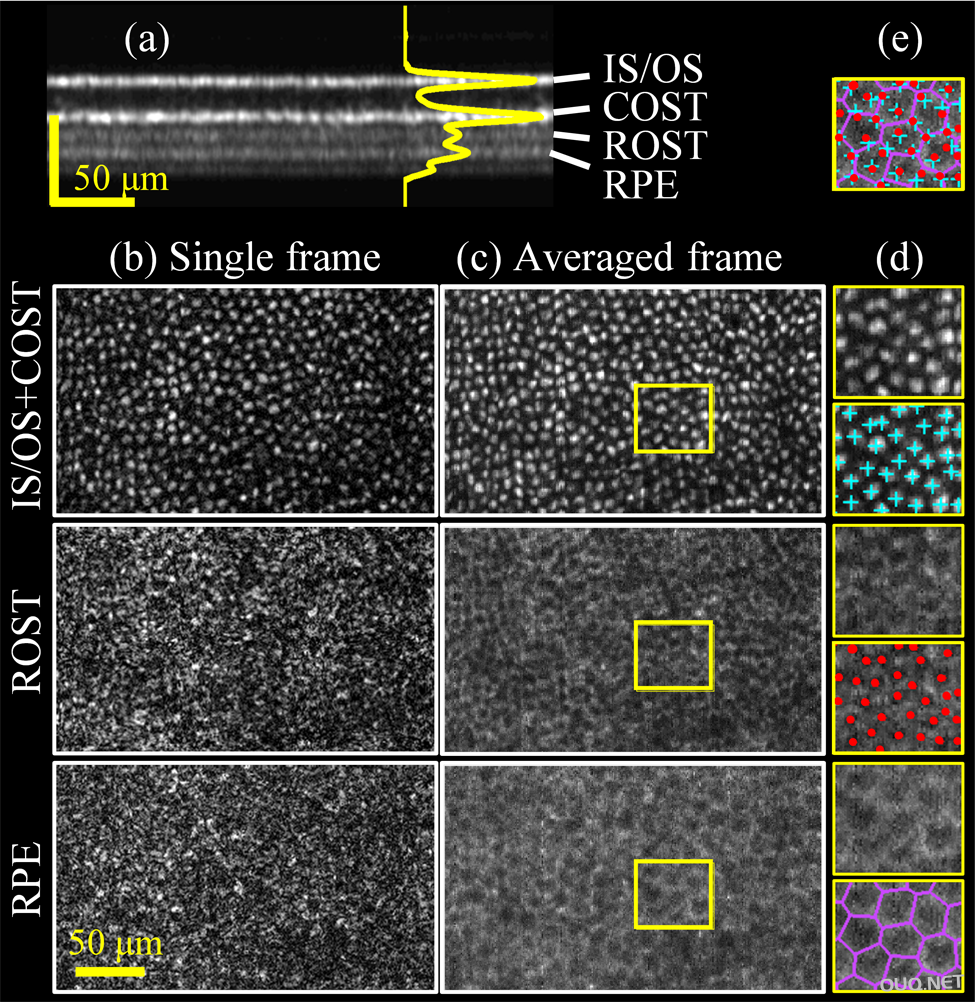

AO OCT 横截面和正面图像,提取自 25 岁受试者 (S1) 7° 颞侧视网膜的光感受器-RPE 复合体。 (a) 已配准的 AO-OCT 体积的平均 B 扫描和相应的 A 扫描轮廓显示复合体内标记为 IS/OS、COST、ROST 和 RPE 的不同反射带。 (b) 单个和 (c) 平均配准帧的正面投影视图分别显示 IS/OS + COST、ROST 和 RPE 层。 为简洁起见,由于 IS/OS 和 COST 外观相似,因此将它们合并显示。34,38 平均配准帧显示变暗的锥体投影,这些投影被 ROST 处高反射率的光晕所包围。 RPE 也出现了类似的模式,但颗粒较粗,与锥体马赛克无明显关系。 (d) (c) 中黄色突出显示的子区域的放大视图可以更好地显示细胞细节。为了进行比较,还显示了放大图像的副本,其中标记了细胞位置。(e)显示了相同的放大锥体视图,其中叠加了所有三个标记。在补充视频 S1 中,帧 #14、#24、#30 和 #35 分别属于 IS/OS、COST、ROST 和 RPE。正如在 7° 视网膜偏心率下所预期的那样,IS/OS(#14)处的锥体反射呈现多模态,而 COST(#24)处的锥体反射呈现单模态。34 比例尺:50 μm。
